- 產品類型： 會議攝像機
- 接口類型： PCI-E

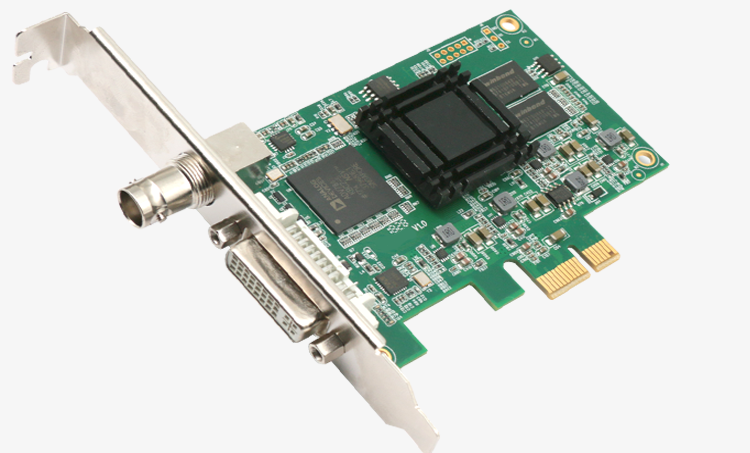

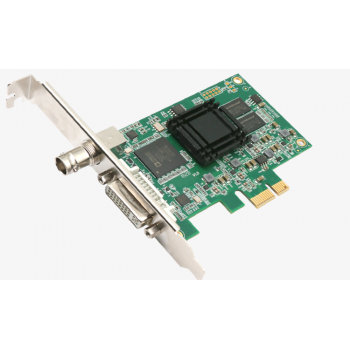

HD-E1 產品簡介
動狐科技HD-E1一款支持全高清1080P 60HZ高清視頻采集卡，板卡采用了高速的PCI-E 2.0 X1接口，可實現1080P全實時不丟幀60幀傳輸。支持HDMI、SDI、DVI、VGA、模擬符合視頻、色差和音頻輸入，滿足各種用戶的需求，其最高分辨率可以實現1920×1080，支持真正10Bit實時HD全分辨率高清無壓縮視頻采集，實現真正廣播級、 好萊塢電影級別的采集編輯，滿足各種全高清攝像機實時監視采集及抓圖的需求。
產品可提供完整的SDK開發包，二次開發用戶可以自行選擇VisualBasic、VisualC++、Delphi，C#,Labview等多種編程語言通過SDK進行開發。隨SDK還提供完整的labview vi函數和測試demo程序，方便客戶快速開發相關LABVIEW程序。SDK內還提供調用范例程序源程序及函數詳細調用說明，方客戶輕松開發自己的應用系統；同時我們提供完善的開發技術支持，并可根據客戶要求量身定做SDK。
產品特性
可采集1路全高清1080P信號。
高清輸入視頻信號可達1080p/60 Hz。
高清信號可采集HDMI、SDI、DVI、VGA、分量信號
可采集HDMI和模擬音頻信號。
高性能DMA傳輸功能。
高清輸入可動態切換信號源類型
支持運動自適應去隔行功能。
高清輸入支持畫面水平、垂直反轉功能。
高清輸入支持自動輸入視頻格式偵測，自動視頻有效區域偵測。
高清輸入支持多階畫面縮放功能，具有三種針對畫面寬高比的縮放 模式。
硬件色彩轉換，可輸出RGB24，YUY2色彩格式。
高清輸入支持支持色彩調節功能，可調節畫面的對比度、亮度、色彩飽和度、對比度。
微軟AVStream標準驅動，可支持大部分Windows上的多媒體視頻軟件或流媒體軟件
固件可升級。
產品規格
幾何尺寸 | 92.7mm x 62 mm | |
主機接口 | PCI-Express Gen2 X1 | |
主控芯片 | ADV7842+Xilinx A7 FPGA | |
DMA傳輸帶寬 | 最高可達500MB/S 可實現1920*1080 RGB24數據穩定傳輸60幀 | |
輸入接口 | 1個DVI 接口 （DVI-I） | 轉接HDMI輸入 |
轉接vga輸入 | ||
轉接色差輸入 | ||
轉接模擬音頻輸入 | ||
CVBS輸入 | ||
一個SDI輸入 | BNC接口 | |
最大采樣率 | HDMI/DVI：225MHz | |
板載內存 | 2GB DDR3，工作頻率為 400 Mhz，位寬 32bit | |
DVI輸入格式 | 480i、576i、480p，576p，720p，1080i，1080p和常見顯示分辨率 | |
HDMI輸入格式 | 480i、576i、480p，576p，720p，1080i，1080p 225MHz HDMI 接收器 自適應 HDMI 均衡器，HDMI 傳輸距離最長可達 30 米 支持HDMI音頻采集 | |
SDI輸入格式 | 集成電纜均衡器，HD-SDI 信號傳輸距離最長可達 230 米 支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 標準 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采樣 | |
VGA 輸入格式 | 12-bit ADC 支持 RGB 和 YCbCr (YUV) 的色彩空間 支持分離同步、復合同步、綠嵌入同步 (SOG)、亮度嵌入同步 (SOY) 支持 DMT/CEA/CVT/GTF 視頻時序 對輸入信號 1:1 采樣時，最高像素率可達 165MHz 分辨率支持：最高支持到1920*1200 60hz | |
分量色差輸入格式 | 480i、576i、480p，576p，720p，1080i，1080p | |
模擬復合視頻輸入 | 最大支持720*576 PAL, 720*480 NTSC | |
兼容軟件支持 | Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows | |
SDK開發流媒體協議支持 | 支持RTSP視頻傳輸,可以實現VLC遠程監看 | |
支持RTMP推流到FMS服務器 | ||
半高支持 | 支持半高擋板 | |
系統支持 | Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64) Linux (基于 V4L2，支持 x86，x64) 支持ARM(Nvidia TX2平臺) | |
配件 | DVI轉VGA轉接頭、DVI轉HDMI轉接頭、DVI轉色差、復合視頻輸入和左右聲道辮子線 | |
功耗 | <=6W | |
